linux pppd 4G 拨号

转载自：https://blog.csdn.net/allen19881119/article/details/72457541
调试平台 ：TI335X  拨号模块：SIM800a

注意：硬件说明手册上要求RX TX电压是2.8V,并提供有分压电路，如果电压是3.3或者不对无法通信正常。

一，GPRS介绍

GSM模块，是将GSM射频芯片、基带处理芯片、存储器、功放器件等集成在一块线路板上，具有独立的、GSM射频处理、基带处理并提供标准接口的功能模块。GSM模块根据其提供的数据传输速率又可以分为GPRS模块、EDGE模块和纯短信模块。短信模块只支持语音和短信服务。GPRS，可说是GSM的延续。它经常被描述成“2.5G”，也就是说这项技术位于第二代（2G）和第三代（3G）移动通讯技术之间。GPRS的传输速率从56K到114Kbps不等，理论速度最高达171k。相对于GSM的9.6kbps的访问速度而言，GPRS拥有更快的访问数据通信速度，GPRS技术还具有在任何时间、任何地点都能实现连接，永远在线、按流量计费等特点。EDGE技术进一步提升了数据传输的速率到384K-473K，被称为"2.75G"，数据传输速率更2倍于GPRS。目前，国内的GSM网络普遍具有GPRS通讯功能，移动和联通的网络都支持GPRS，EDGE在部分省市实现了网络覆盖。

GPRS模块，是具有GPRS数据传输功能的GSM模块。GPRS模块就是一个精简版的手机，集成GSM通信的主要功能于一块电路板上，具有发送短消息、通话、数据传输等功能。GPRS模块相当于手机的核心部分，如果增加键盘和屏幕就是一个完整的手机。普通电脑或者单片机可以通过RS232串口与GPRS模块相连，通过AT指令控制GPRS模块实现各种基于GSM的通信功能。

GPRS模块区别于传统的纯短信模块，两者都是GSM模块，但是短信模块只能收发短信和语音通讯，而GPRS模块还具有GPRS数据传输功能。

二，配置内核添加PPP拨号上网

在虚拟机的linux上操作

Device Drivers  --->

      。。。。。。

      [*] Network device support  --->

              。。。。。。

              *** CAIF transport drivers ***

              <*>   PPP (point-to-point protocol) support

              [*]     PPP multilink support (EXPERIMENTAL)

              [*]     PPP filtering

              <*>     PPP support for async serial ports

              <*>     PPP Deflate compression

              <*>     PPP BSD-Compress compression

              <*>     PPP MPPE compression (encryption) (EXPERIMENTAL)

              <*>     PPP over Ethernet (EXPERIMENTAL)

              。。。。。。

在内核路径下再make一次，将新生成的内核烧进开发板。

三，下载编译ppp-2.4.4.tar.gz （下载源码，自己解压编译，生成可执行命令，用于ppp拨号上网）

下载地址：

以下在虚拟机的linux上执行

自己建个sim900文件夹，我自己的路径在/home/zzx/fl2440/3rdparty/sim900，将下载的ppp-2.4.4.tar.gz放在该目录下

[zzx@localhost sim900]$ tar -xzf ppp-2.4.4.tar.gz

[zzx@localhost sim900]$ ls

ppp-2.4.4  ppp-2.4.4.tar.gz

[zzx@localhost sim900]$ cd ppp-2.4.4

[zzx@localhost ppp-2.4.4]$ ./configure

[zzx@localhost ppp-2.4.4]$ ls

Changes-2.3  etc.ppp   modules   README          README.MSCHAP80  scripts
chat         FAQ       PLUGINS   README.cbcp     README.MSCHAP81  SETUP
common       include   pppd      README.eap-srp  README.pppoe     solaris
configure    linux     pppdump   README.linux    README.pwfd
contrib      Makefile  pppstats  README.MPPE     README.sol2

[zzx@localhost ppp-2.4.4]$ cd chat/

[zzx@localhost chat]$ vim chat.c

[zzx@localhost chat]$ vim Makefile

[zzx@localhost chat]$ cd ../pppd

[zzx@localhost ppp-2.4.4]$ vim auth.c

[zzx@localhost pppd]$ vim auth.c

注：.c文件中用/* */做注释，Makefile文件中使用#做注释

[zzx@localhost pppd]$ vim Makefile





[zzx@localhost pppd]$ cd ..

[zzx@localhost ppp-2.4.4]$ make

[zzx@localhost ppp-2.4.4]$ cd chat/

[zzx@localhost chat]$ ls

chat  chat.8  chat.c  chat.o  Makefile  Makefile.linux  Makefile.sol2

[zzx@localhost chat]$ file chat

chat: ELF 32-bit LSB executable, ARM, version 1 (SYSV), dynamically linked (uses shared libs), not stripped

[zzx@localhost chat]$ cd ../pppd

[zzx@localhost pppd]$ file pppd

pppd: ELF 32-bit LSB executable, ARM, version 1 (SYSV), dynamically linked (uses shared libs), not stripped

将生成的chat和pppd文件用tftp放到开发板的/usr/sbin/路径下，并给于可执行权限（chmod a+x chat pppd）

四，开发板下脚本的编写

以下在开发板上操作

>: mkdir /etc/ppp

>: cd ppp/

>: vi gprs-connect-chat



***************************************************

一个简单的chat脚本有下面的结构：
“” AT
OK ATDT dialnumber
CONNECT “”
1) MODEM期望空字符串。这句话的意思直接理解就是MODEM不管收到什么字符串，先发出字符串AT；
2) 期望收到“OK”字符串，然后发送字符串“ATDT dialnumber”
3) 如果收到“CONNECT”，就不再发送，认为数据链路已建立连接。
4)如果需要进行超时控制，就可以加入如下字段：
TIMEOUT 10
5)如果要增加对特殊情况的处理，就加入下面字段：
ABORT BUSY
ABORT NO ANSWER
ABORT RINGING
意思是：如果收到字符串“BUSY”、“NO ANSWER”、“RINGING”就退出执行。

三大运营商拨号设置



**********************************************

编写gprs脚本，编写gprs脚本为PPP连接指定了连接使用的设备、使用的控制字符传输速率、指定了硬件加速、溢出控制等

在/etc/ppp/peers路径下编写gprs脚本（注意：默认路径为/etc/ppp/peers！！）

>: mkdir peers

>: cd peers/

>: vi gprs


注：加上参数-v 告诉 chat命令将其所有的输出／入拷贝到系统记录里（通常是 #/var/log/messages），chat脚本的位置可以位于/etc/目录下，也可以位于/var下，这个可以根据需要灵活设置

五，ppp拨号上网

注意：需要将eth0即网口给禁用掉，这样ping命令才会通过ppp0端口寻找路由连接外网

>: ifconfig eth0 down

>: pppd call gprs &        //&为后台运行符
>: abort on (BUSY)
abort on (NO ANSWER)
abort on (NO CARRIER)
abort on (NO DIALTONE)
abort on (ERROR)
abort on (\nRING\r\n\r\nRING\r)
timeout set to 20 seconds
send (^MAT^M)
expect (OK)
^MAT^M^M
OK
 -- got it

send (AT+CGDCONT=1,"IP","3GNET"^M)
expect (OK)
^M
AT+CGDCONT=1,"IP","3GNET"^M^M
OK
 -- got it

send (ATDT*99#^M)
Waiting for connect...
expect (CONNECT)
^M
ATDT*99#^M^M
CONNECT
 -- got it

send (^M)
Connect Success!
Serial connection established.
using channel 1
Using interface ppp0
Connect: ppp0 <--> /dev/ttyS1
sent [LCP ConfReq id=0x1 ]
rcvd [LCP ConfReq id=0x1 ]
sent [LCP ConfAck id=0x1 ]
rcvd [LCP ConfRej id=0x1 ]
sent [LCP ConfReq id=0x2 ]
rcvd [LCP ConfAck id=0x2 ]
No secret found for PAP login
sent [PAP AuthReq id=0x1 user="root" password=]
rcvd [PAP AuthAck id=0x1 "Login OK"]
Remote message: Login OK
PAP authentication succeeded
sent [CCP ConfReq id=0x1 ]
sent [IPCP ConfReq id=0x1 ]
rcvd [LCP ProtRej id=0x2 80 fd 01 01 00 0f 1a 04 78 00 18 04 78 00 15 03 2f]
Protocol-Reject for 'Compression Control Protocol' (0x80fd) received
sent [IPCP ConfReq id=0x1 ]
rcvd [IPCP ConfReq id=0x1 ]
sent [IPCP ConfAck id=0x1 ]
rcvd [IPCP ConfRej id=0x1 ]
sent [IPCP ConfReq id=0x2 ]
rcvd [IPCP ConfNak id=0x2 ]
sent [IPCP ConfReq id=0x3 ]
rcvd [IPCP ConfAck id=0x3 ]
local  IP address 10.217.45.236
remote IP address 192.200.1.21
primary   DNS address 218.106.127.114
secondary DNS address 218.104.111.122

>: ifconfig
ppp0      Link encap:Point-to-Point Protocol
          inet addr:10.217.45.236  P-t-P:192.200.1.21  Mask:255.255.255.255
          UP POINTOPOINT RUNNING NOARP MULTICAST  MTU:1500  Metric:1
          RX packets:4 errors:0 dropped:0 overruns:0 frame:0
          TX packets:6 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:3
          RX bytes:64 (64.0 B)  TX bytes:125 (125.0 B)

>: ping 4.2.2.2
PING 4.2.2.2 (4.2.2.2): 56 data bytes
64 bytes from 4.2.2.2: seq=0 ttl=51 time=1223.093 ms
64 bytes from 4.2.2.2: seq=1 ttl=51 time=896.179 ms
64 bytes from 4.2.2.2: seq=2 ttl=51 time=629.710 ms
64 bytes from 4.2.2.2: seq=3 ttl=51 time=584.789 ms

--- 4.2.2.2 ping statistics ---
5 packets transmitted, 4 packets received, 20% packet loss
round-trip min/avg/max = 584.789/833.442/1223.093 ms

>: ping
PING (180.97.33.107): 56 data bytes
64 bytes from 180.97.33.107: seq=0 ttl=50 time=2204.226 ms
64 bytes from 180.97.33.107: seq=1 ttl=50 time=1383.368 ms
64 bytes from 180.97.33.107: seq=2 ttl=50 time=599.730 ms

--- ping statistics ---
5 packets transmitted, 3 packets received, 40% packet loss
round-trip min/avg/max = 599.730/1395.774/2204.226 ms

连接外网成功，在/etc/ppp目录下

**************************************

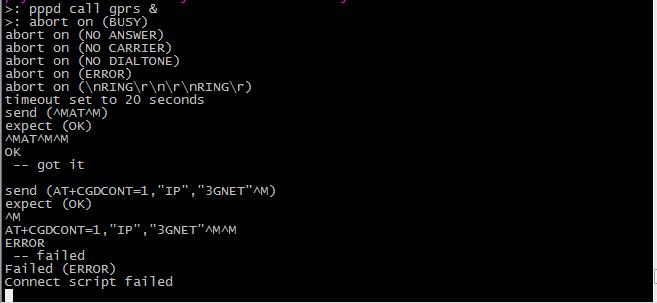

若运行pppd call gprs & 出现下面错误



解决：先用>: microcom -s 115200 /dev/ttyS1 进行AT串口通信测试，  （注，CTRL+x 为取消microcom指令）

>: microcom -s 115200 /dev/ttyS1           //使用microcom命令来进行串口通信，相当于pc机上的串口通信软件
AT       //测试串口是否连接上，返回OK成功
OK
AT+CPIN?     //测试sim卡是否在位，返回READY OK表明检测到卡
+CPIN: READY

OK
AT+CREG?   //判断卡是否注册，
+CREG: 1,1     //1 代表当网络注册状态改变时激活网络注册结果码   1代注册到了本地网络

OK
AT+CSQ      //测试信号强度
+CSQ: 18,0     // 31为最强

OK

我出现上述截图问题是因为没有用大的卡套（本人的是小卡），所以sim卡没有被检测到！！

以下为一些常用的检测AT指令：

先要用AT命令看看：
1， AT有没有反映，判断模块是否上电；
2， AT+CPIN? 判断卡是否在位 ->　AT+CREG? 判断卡是否注册上

然后才是pppd拨号
只有卡注册到移动运营商上了，才能pppd拨号

AT+CREG
命令解释：网络注册及状态查询；
命令格式：AT+CREG=MODE
命令返回：OK
    如果输入 AT+CREG? 则返回+CREG: , [ ,, ]
    注: 的值共有三个选项,分别是 0 or 1 or 2,  其中0代表关闭网络注册结果码, 1代表当网络注册状态改变时激活网络注册结果码, 2 代表激活网络注册结果码同时显示区域和小区信息.
    的返回值共有三个,分别是 0, 1, 2,3,4,5 ,  其中 0 代表没有注册网络同时模块没有找到运营商, 1代注册到了本地网络, 2 代表找到运营商但没有注册网络, 3 代表注册被拒绝, 4 代表未知的数据, 5代表注册在漫游状态.
   表示所属网络区域代码,十六进制格式显示,如: “ 279C”
   表示所属网络的小区 ID,十六进制格式显示,如: “ 0EB2”
    注: 的值设定为 0 或1 的话, ,的返回值则不显示.
测试结果：A T+CREG=0
OK
AT+CREG?
+CREG: 0,1

AT+CREG=1
OK
AT+CREG?
+CREG: 1,1

AT+CREG=2
OK
AT+CREG?
+CREG: 2,1, “ 279C” , “ 0EB2”

AT+CSQ

+CSQ: 12,0 信号强度弱（31最强）

AT+CGATT?

+CGATT: 1      覆盖到GPRS网络，如果返回值是零，则可能是SIM卡内没有钱了或者是覆盖不到GPRS网络

******************************************

*****************************************

还有个错误，就是我们将sim卡插到gprs模块后，打开开关，还需要长按复位键，然后一个led灯会变成常闪状态，说明正常gprs模块工作，之前我的那个灯常闪了十秒左右就又熄灭了，后来看上一位使用这个模块的同学博客说是硬件原因，将5V-2A的电源线换成9V-2A的就可以保持常闪状态了。他的博客原文地址：http://www.cnblogs.com/xiaohexiansheng/p/5723994.html

*******************************************

*******************************************

有一个问题没能解决，就是在执行pppd call gprs &指令后，再使用microcom -s 115200 /dev/ttyS1 命令，串口不能通信，输入AT后并没有得到回显OK，先用ps指令查看系统进程，用kill指令杀掉pppd call gprs &指令，再执行microcom时，AT又正常回显了，难道是不能同时执行这两个？？？暂不清楚

*******************************************
