SOLIDWORKS如何批量填写焊件切割清单属性信息

在SOLIDWORKS中，焊件是指含有可用切割清单描述的多实体特殊零件模型。焊件有一系列的专用命令，这些命令位于Command Manager的【焊件】选项卡中。用户可以使用焊件命令进行以下操作：

1.插入结构构件。

2.使用特殊工具对结构构件进行剪裁和延伸。

3.添加角撑板、顶端盖及圆角焊缝。

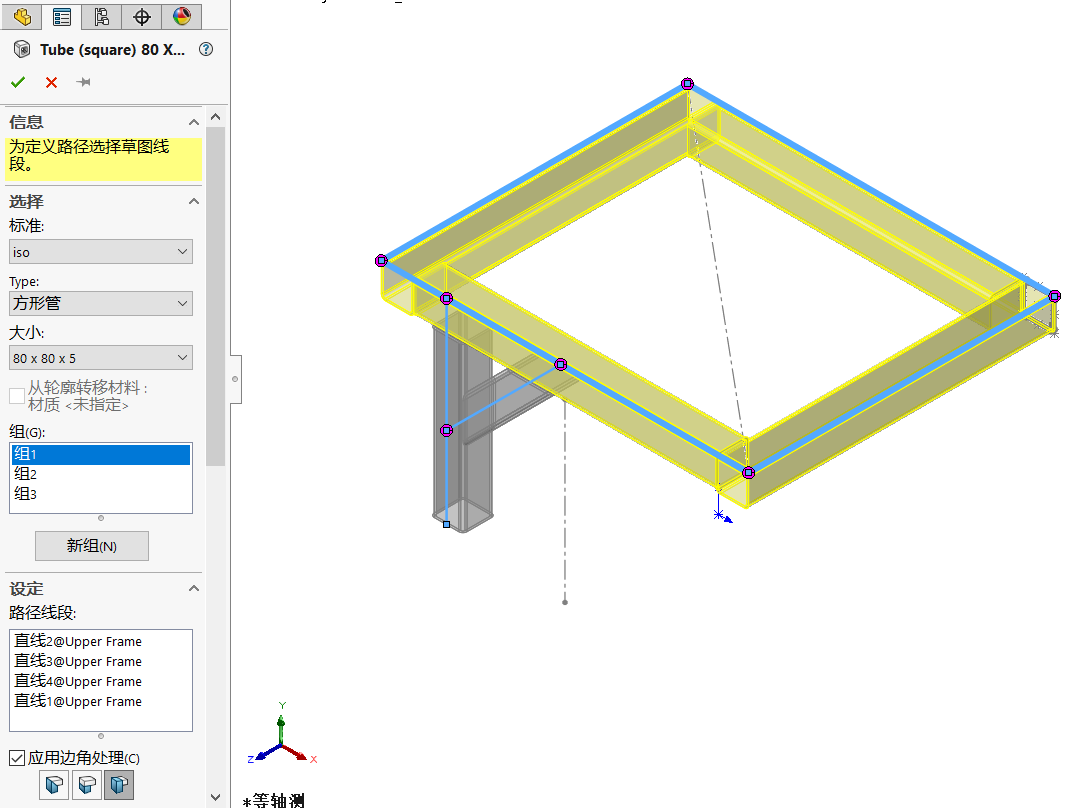

结构构件特征是SOLIDWORKS中焊件模型的主要特征。他们的创建方式是，首先在2D和3D草图中建立一些线段和几何面的布局，然后在【结构构件】Property Manager中，选中的结构构件轮廓将沿这些布局线段扫描。

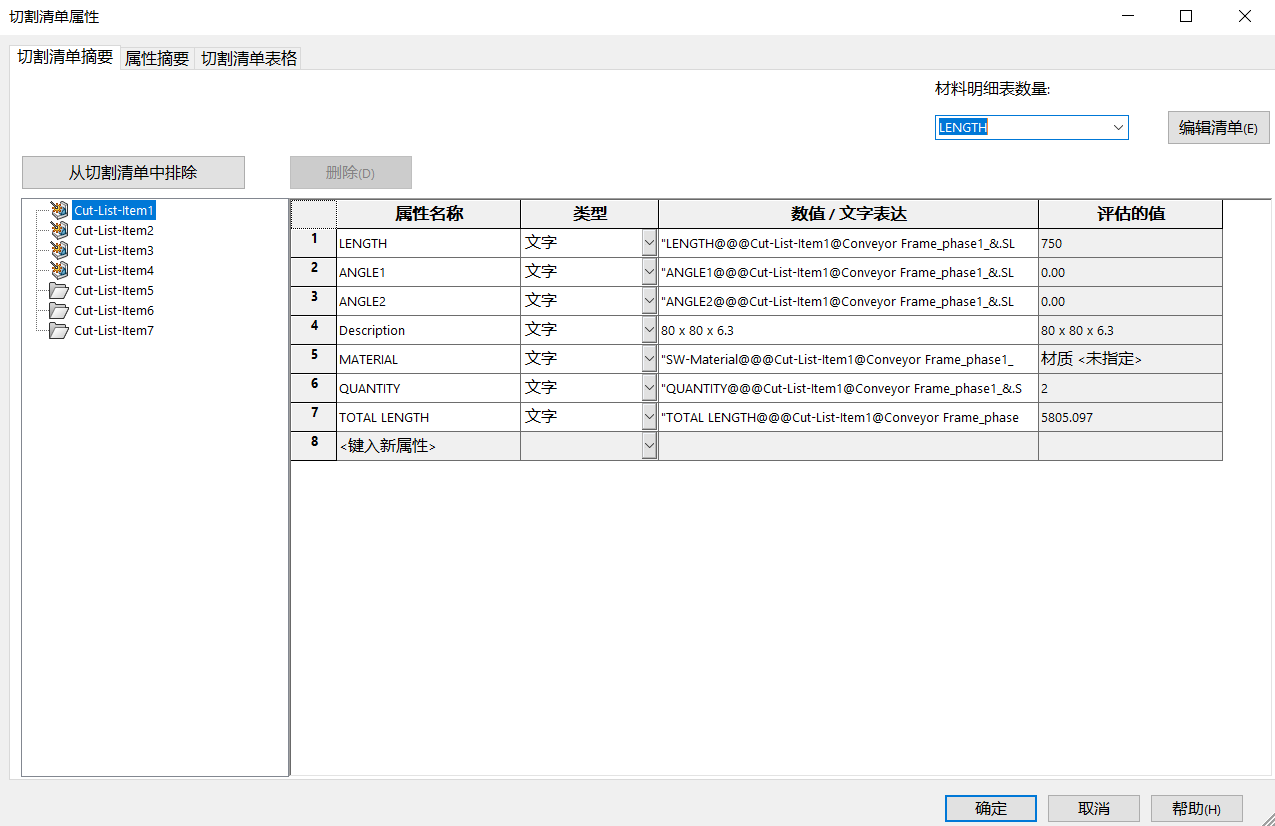

模型完成之后，我们还可以去编辑切割清单，默认设置中会对相同规格且大小相同的构件分到同一组中，并且会自动为该组创建属性信息，包括长度、数量、角度、材料等信息。

若想要添加代号、名称等属性信息，则需要手动去添加到每个切割清单项目中，是非常浪费工程师时间的。给大家安利一款-SolidKits. WeldmentPlus就可以帮助我们批量在焊件切割清单里添加属性信息。

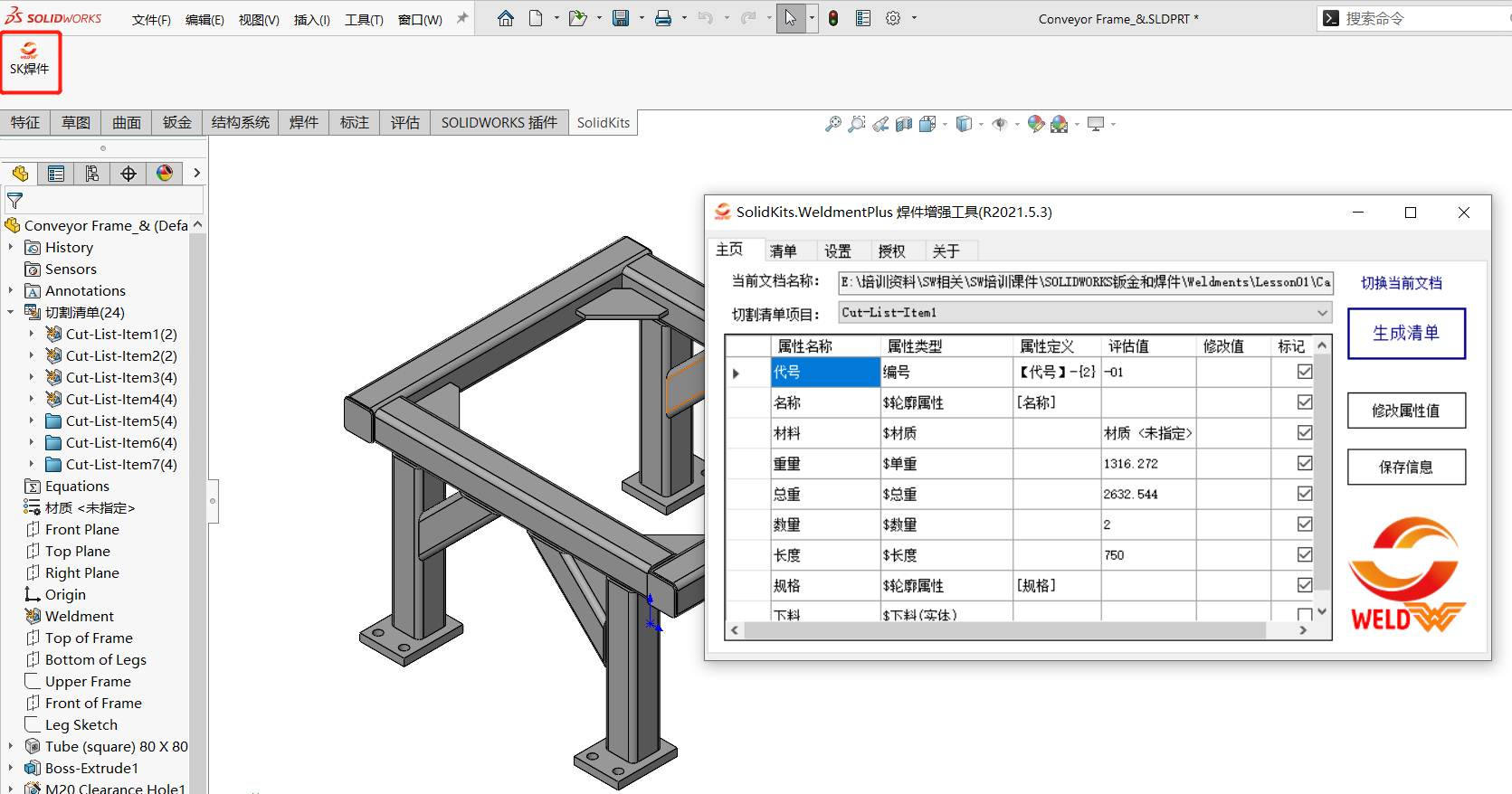

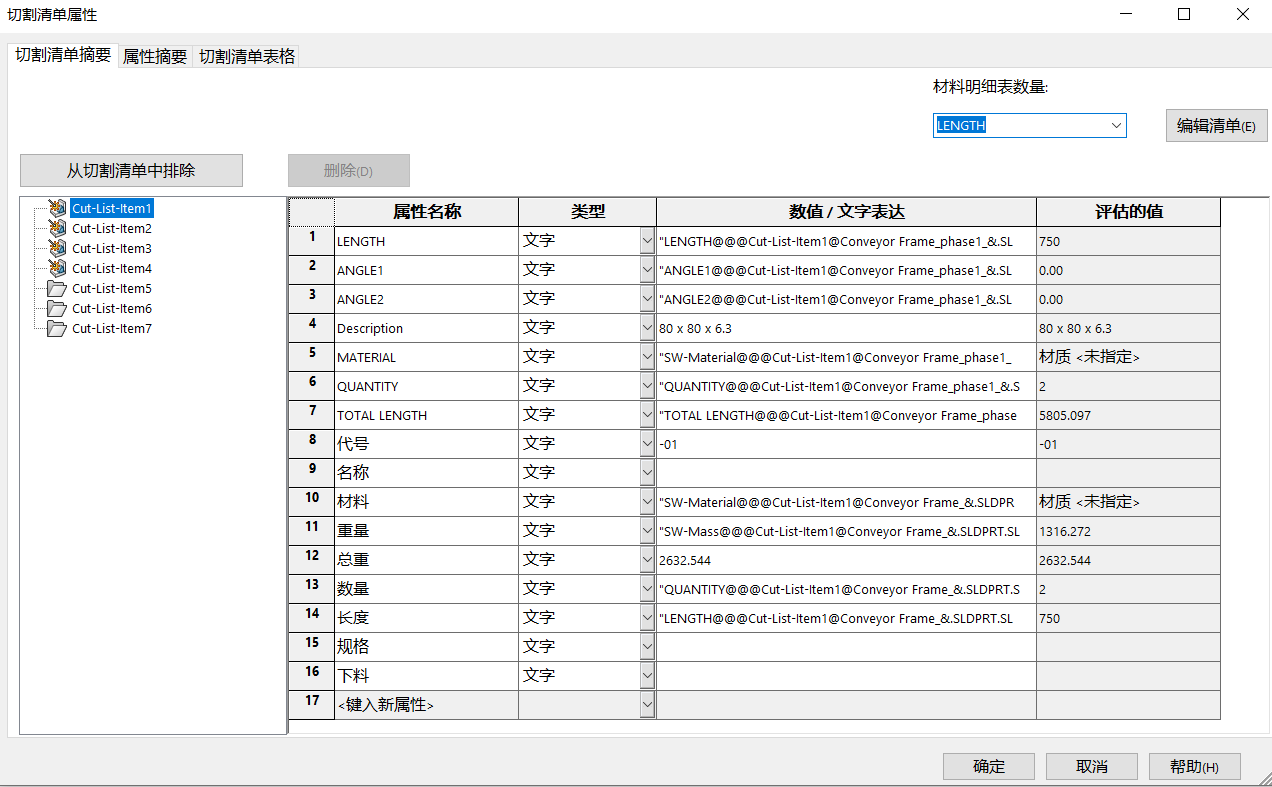

SolidKits. WeldmentPlus是一款嵌入到SOLIDWORKS软件中的插件，因此可以直接在软件中调用该程序，我们设计完焊件模型之后，直接点击下图中的图标，就会帮助我们自动生成焊件切割清单，而且我们需要的属性信息也一并帮我们添加进去了。
