使用建模是许多工程师的选择，对于SOLIDWORKS渲染，也有很多问题，接下来，我们就用SOLIDWORKS建模渲染装饰件的例子来讲解。
1.点击“插入”-“曲面”-“拉伸曲面”，选择上视基准面作为草绘平面，绘制如下图所示的草图。再设置拉伸，深度为10mm。
![图片]()

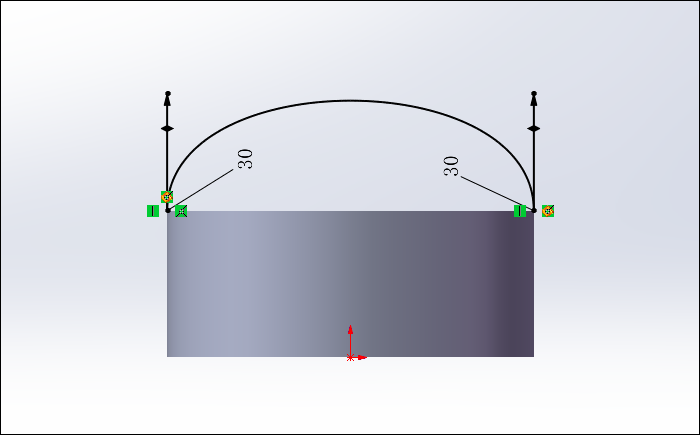

2.点击草图绘制，在前视基准面上绘制如下图所示的草图。
![图片]()
3.点击“插入”-“曲面”-“填充”，选择下图所示的边线作为修补边界，曲率控制按照下图进行设置，约束曲线选择上一步创建的草图2，点击勾号完成。
![图片]()
4.创建基准面1。
![图片]()
5.点击草图绘制，在基准面1上绘制如下图所示的草图。
![图片]()
6.点击“插入”-“曲面”-“平面区域”，选择上一步创建的草图3作为边界实体，点击勾号完成。
![图片]()
7.点击草图绘制，在下图所示的面上绘制如下图所示的草图。
![图片]()
8.点击“插入”-“曲面”-“剪裁曲面”，剪裁类型选择“标准”，选择上一步创建的草图作为剪裁工具，对下图所示的曲面进行剪裁，移除紫色部分，如下图所示。
![图片]()
9.创建基准面2。
![图片]()
10.创建基准面3。
![图片]()
11.点击草图绘制，在基准面2上绘制如下图所示的草图。
![图片]()
![图片]()
12.点击草图绘制，在基准面3上绘制如下图所示的草图。
![图片]()
![图片]()

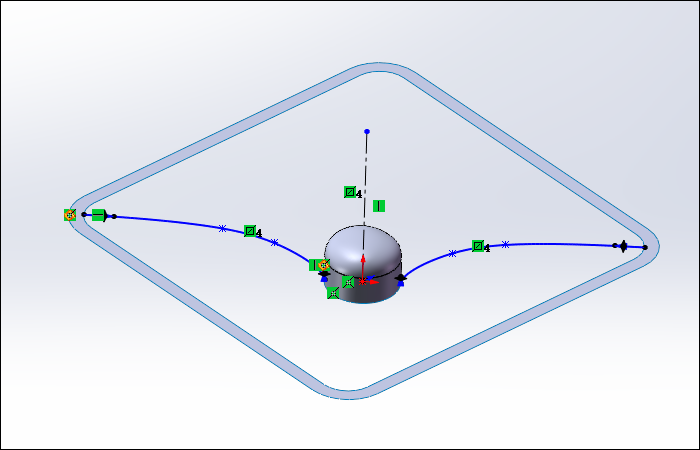

13.点击3D草图，绘制如下图所示的曲线（样条曲线位置任意）。
![图片]()
14.点击“插入”-“曲面”-“边界曲面”，选择下图所示的蓝色边线和草图曲线作为方向1曲线感应，选择下图所示的4条粉红色曲线作为方向2曲线感应，如下图所示。
![图片]()
点击勾号完成。
![图片]()
15.点击“插入”-“特征”-“缩放比例”，选择下图所示的蓝色曲面，统一比例缩放设置为1.2，如下图所示。
![图片]()
16.点击“插入”-“曲面”-“缝合曲面”，将所有的曲面进行缝合，如下图所示。
![图片]()
17.加厚曲面。
![图片]()
18.加厚曲面。
![图片]()
19.渲染。
![图片]()
