AP8505/AP8507非隔离5V供电替代阻容降压方案

AP8505/AP8507基于高压同步整流架构，集成PFM控制器以及500V高可靠性MOSFET，骊微电子用于外围元器件极精简的小功率非隔离开关电源。　　

AP8505：5V/200mA AP8507: 12V/150mA　　

AP8505/AP8507特点如下：　　

1、集成高压续流二极管的AC/DC芯片，同时把反馈二极管，电容，分压电阻等集成到芯片内部，节省至少5pcs元器件；　　

2、输出电压精度+/- 5%，满足大部分应用；　　

3、针对RC阻容替换，性价比非常高；　　

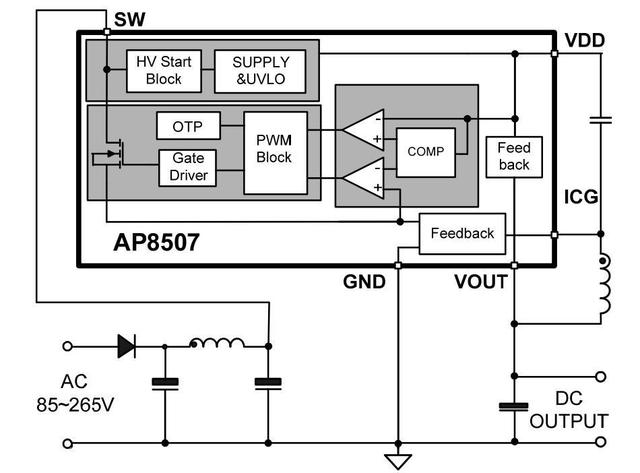

4、如果不考虑EMC/EMI，可以考虑省去RV1、EC1、L1、C2、R1等元器件，简单实现5V/12V输出，只需7个元器件；　　

AP8505，AP8507内置500V高压启动，AP8505输出电压固定为5V，半封闭式稳态输出电流能力150mA @230VAC ，AP8507输出电压固定为12V，半封闭式稳态输出电流能力100mA @230VAC，实现系统快速启动、超低待机功能。骊微电子该芯片提供了完整的智能化保护功能，包括过载保护，欠压保护，过温保护。另外具有优异的EMI特性。
