第六篇.揭秘HFM自定义维度加密与解密算法

一、关于2 .4 版本对自定义维度加密的思考

我们先来看下昨天文章中的自定义维度选项，自定维度可以选择大中小。

在1 1.1.2.1 中，是4个固定自定义维度，后台没有进行加密机制，也就是说数据表中原样使用Custom 1 ~Custom 4 在维度表中的itemid.

Lcustom1	Lcustom2	Lcustom3	Lcustom4

但是到了2 .4 版本后，由于支持无限个自定义维度，如果还是保持2 .1 的思路把所有自定义维度原样展示，那么数据表的列将会越来越多，占用的空间会逐渐增大。所以，Oracle   Hyperion团队做了很好的优化，一方面是优化了自定义维度的存储方式，即将自定义维度加密后存储为后台两个字段（custom 1 -custom 2 通过加密算法后放到后台表lcustom 1 ，custom 3 -customN加密放到Lcustom 2 字段），另一方面对也降低了应用层代码解析的难度。 2.1 版本大概就是这个样子，值取自app_custom_ item 表中的itemid。

二、走进2 .4 版本H FM 自定义维度的加密机制

2.1 、web端创建应用时选择自定义维度的大小的影响

首先说明下上面提到的大中小在计算机的世界是这样定义的，

小= 1 byte，中= 2 bytes，大= 4 bytes。

1 byte   =  255

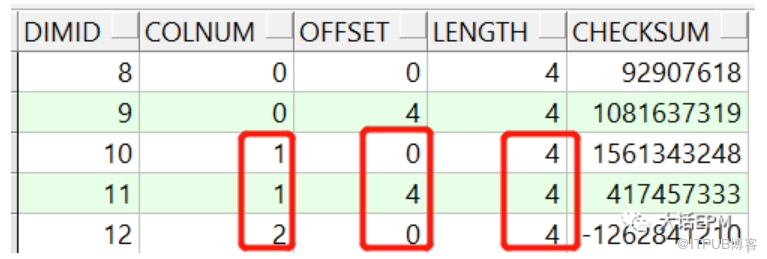

先来看自定义维度对应的后台的一张神奇的表：

· 这张表对应的web端新建应用时选择的类型“大”

· 这张表对应的web端新建应用时选择的类型“中”

结论： W eb端新建应用时选择不同的自定义维度大小，那么后台custom _map 表对应的offset和length是不一样的。这里map表只有5行是因为应用程序只使用了5个自定义维度。如果web端创建应用时是更多自定义维度，那么map表会对应生成相应的行数出来。

2 .2 、custom_ map 表中offset和length的推演

以大小为“中”的情景来展示推演的过程

我在map表的基础上加了两列计算出来原表中的数字对应的offset和length。

以Dimid= 9 的这记录解释下，offset= 4 ，l ength=4

那么：新的offset： 256^4=4294967296 ，新的length：2 56^4 = 4294967296

256 是什么？是1byte，还记得上面提到的1byte= 255 吗。 当选择“中”时，上表中的第3行- 5 行的数据中offset为0、2、 4 ，length为2、2、2

先回答下昨天东哥的问题，直观理选择大中小对应的自定义维度承载的成员个数：

小：2 56^1=256 ，中= 256^2=65536 ，大= 256^4=4294967296

有点绕，我讲清楚了吗，哈哈 。

2.3 、解开L CUSTOM1 和L CUSTOM2 的生成机制

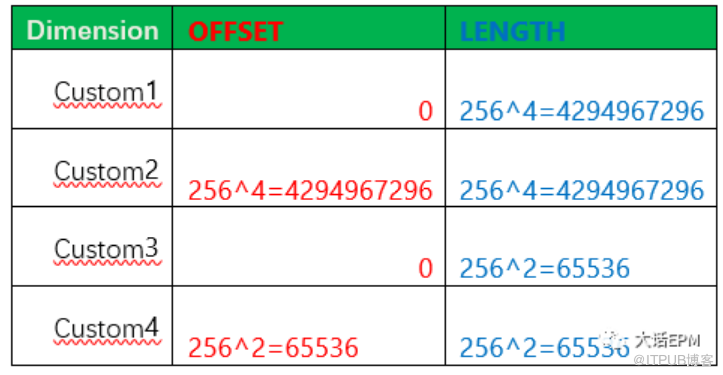

为了更加直观，我再贴一次上面的表，留意公式中的颜色数字

Custom 1 =   MOD(LCUSTOM1, 4294967296 )

Custom 2 =   FLOOR(LCUSTOM1/ 4294967296 )

Custom 3 =   MOD(LCUSTOM2, 65536 )

Custom 4 =   MOD(FLOOR(LCUSTOM2/ 65536 ), 65536 )

Custom 5 =    FLOOR(LCUSTOM2/ 4294967296 )

我们用数据验证下：

2.4 、正向加密回去

贴图展示：

三、几点说明

3.1  关于自定义维度的算法机制

        上面讲了这么多自定义维度的加密解密机制，读者可能会问，有什么用处？

可能一方面是笔者对这后面的机制有了解的兴趣。在实际应用中，一般情况不会用到。基于hfm底层表进行开发可能会用到，比如填充单元格文本的内容用来在表单中追溯分录来源就 需要解密自定义维度配合sql进行开发。

3.2  其他思路

        事实上，想要获取H FM 的数据，Hyperion还提供了一个方案，可以同时得到base层数据和parent数据（上面的解密自定义维度只能只能获取base数据，想要获取parent数据，需要使用sql汇总）。这个方案在2 .3 版本叫扩展分析（Extend   Analytics），简称E A ，在2 .3 可以通过Hyperion安装包中的一个工具配合O DI 实现自动化抽取数据，可以抽取任何smartview能刷出来的数据。在2 .4 将这个功能集成到数据提取的功能中：

遗憾的是，2 .4 版本由于升级改造，无法实现直接抽取自动化，需要人工干预。

想要了解从hfm抽取数据自动化，敬请期待后续文章
