ESS存储备份改造方案
现存系统使用情况
总局核心电子业务系统按职能上分别为CIQ子系统和CQS子系统，他们的应用程序和数据库程序，分别安装在现有的2台P690和2台P680上，数据分别存储在A机房的Shark不同分区上，具体连接如下：

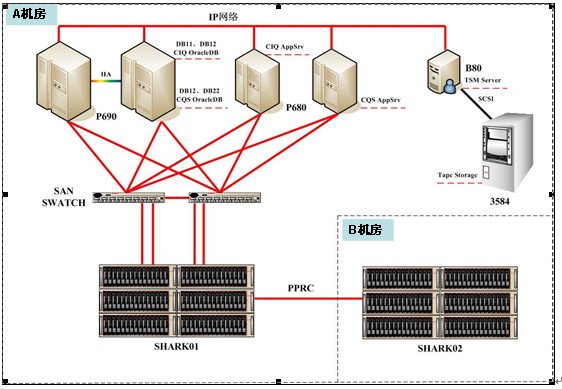

如图1所示，总局CIQ和CQS系统的存储和灾备现状如下：
随着总局应用系统的不断开发完善，CIQ系统和CQS系统软件的版本都在不断的升级，各自所需的软件环境也在不断的变化。而2套业务系统的数据库又同时安装在2台P690上，虽然安装在相同机器的不同LPAR上，但不论从日常运行、维护、管理，还是从系统安全性上来讲，都存在一定的隐患和不可预知错误性。
随着总局应用系统的不断开发完善，数据量大量的增长，不仅备份时间窗口(允许启动数据备份的时间段)大量延长，而且备份数据对局域网的压力也会相当大。因此，目前只能在夜间启动备份任务。但是，如果备份任务多、数据量大，那么整个备份任务将会持续到日间的工作时间，这将占用大量的服务器cpu和网络资源，影响正常的日常生产。
B80备份服务器对于整个系统最初的数据备份是可以满足要求的。但是，由于将来海量数据的备份和恢复，以及产地证等应用系统7X24不间断运行的要求，B80也会成为备份数据和恢复数据的瓶颈，增加备份和恢复时间。同时，B80目前是单机运行，也存在单点故障。如果B80出现问题将影响整个数据备份的安全性。
LTO-3584磁带库目前配置了两台磁带驱动器，同时可以装载两盘磁带、并发支持完成两个备份任务。如果，并发任务超过两个，超过的任务将无法执行。
目前，虽然CIQ和CQS系统在系统级做了HA，Oracle数据库级做了RAC，但我们使用的是Oracle数据库的NO CATALOG(RMAN备份工具使用的备份条目索引库)模式，ORACLE的Catalog保存在数据库的control文件中。此文件三份保存在A的SHARK上，三份保存于B的SHARK上。正常的备份和恢复依赖control文件，即Shark的正常。如果Shark出现问题，数据恢复需要执行特定的脚本才能恢复数据。并且，由于现有两台SHARK是完全镜像的，当数据库出现逻辑错误时，这种错误也被复制，失去了备份的意义。
存储备份改造方案

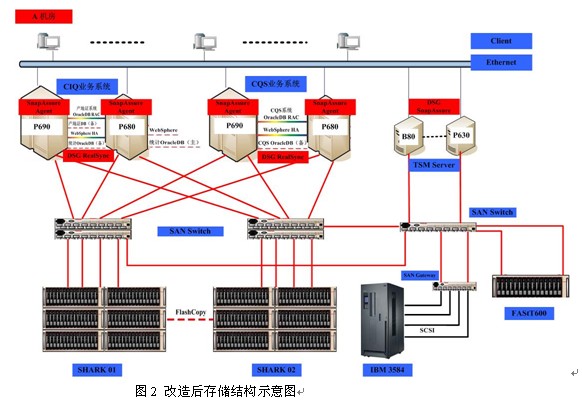

图2 改造后存储结构示意图
首先，如果采用原有的改造方案，将会使TSM 备份服务器不能看到磁带库，使LAN-Free备份无法进行，因此，在网络拓扑图上，我们对原有的方案进行了修改，如图2所示。通过整个系统的重新步骤，使之满足在不大规模增加投资的情况下，满足现在应用系统的使用要求。
其次，推荐系统采用DSG公司的RealSync软件实现ORACLE数据库的实时数据库复制，当一台SHARK上的数据库数据发生逻辑错误或者连接链路中段时，ORACLE数据库将自动切换到另外一台SHARK磁盘阵列，满足应用系统的7x24小时不间断。（DSG RealSync详细介绍请见附件）
最后，推荐系统采用DSG公司的SnapAssure软件，提供高速度的磁盘备份以及高压缩比备份。
DSG RealSync复制技术
DSG RealSync复制技术定位于数据库复制层，主要是对数据库数据提供复制功能，通过维护一个实时更新的数据库副本提供查询和统计分析功能。
该技术不同于ORACLE DATAGUARD复制技术，也不同于BCV技术。RealSync是通过安装在源数据库系统上的Agent，对源数据的新作交易（Transaction）进行跟踪，及时发现源端的改变数据，并获得本次操作的交易指令和交易数据，然后将这些交易指令和交易数 据经过格式转化并实时压缩后通过网络传送到目标系统。
目标系统的RealSync Agent接收数据包，经过校验码检查，确认正确的数据包后，解压进行格式转化后按照交易的先后顺序在目标系统中执行该交易。
采用DSG SnapAssure 优势
ü 首推智能完全备份技术，采用独创压缩版本文件系统，使日常备份任务变得非常简单，通过增量数据备份就能获得完整的备份版本；
ü 独创数据流压缩技术，大幅度减少备份性能受带宽资源限制，降低磁盘存储容量75%以上；
ü 独创备份数据可读取技术，无需对备份数据进行恢复即可从备份系统上抽取数据，用于统计分析等。并且这种数据抽取无需数据库系统支持，也不需要特殊的主机环境支持。
ü 快速备份、恢复性能，提高备份恢复速度数倍。
ü SnapAssure 是为跨异构平台的服务器和客户端而设计的、企业级的数据保护解决方案，并提供了灵活的升级能力、可管理性和可用性。提供数据的在线保护和粒状恢复。
ü SnapAssure 是一个简化的、集中和自动化管理的数据备份/恢复产品，支持Unix、Windows、Linux 平台；支持DAS、NAS 和SAN 等多种存储环境；
ü DSG SnapAssure相比普通备份软件具有的优势
对于政府行业的高端用户，不仅对于系统的整体安全性要求很高，同时对系统性能也有较高的要求。而我们经常面对的问题是，一般这些高端用户的系统建立的都比较早，随着系统的长期运行，应用以及数据量的不断增加，原有的系统已经渐渐不能满足需要。
但是，高端用户的应用系统经常是很难进行大规模的改造，一方面是用户7x24小时应用环境的要求，另一方面也是从投资保护的角度考虑的。
所以，我们在进行这个项目的时候，充分考虑到用户这两个方面的要求对系统进行升级改造：
ü 对于存储系统的硬件设备，采用升级的办法提升系统的整体性能（例如将3584添加驱动器）；
ü 重新规划资源，将最重要的应用安装在相对高端的服务器上；
ü 将存储网络进行优化，实现LAN-free备份，减小备份窗口；
ü 采用DSG的SnapAssure和RealSync提升Oracle数据库性能和备份性能；
ü 依托于北京华商达的实验室环境，提供用户设备升级改造前的实验、测试能力。
