直流电机过流保护

    本文介绍了过流保护的原理，详细介绍了带过流保护直流电机电源设计方法，采用LM317集成稳压器设计的小功率直流电机电源，电路结构简单，效率高，成本低，输出电压性能好，有着很好的应用前景。

    0、引言
    目前，各种直流电源产品充斥着市场，电源技术已经比较成熟。然而，基于成本的考虑，对于电源性能要求不是很高的场合，可采用带有过流保护的集成稳压电路，同样能满足产品的要求。
    过流保护电路作为电源电路中不可缺少的一个组成部分，根据其控制方法大致可以分为关断方式和限流方式，而直流电机电源较宜采用关断方式。

   过流保护电路首先要有一个电流取样环节，常用做法是串联一个小电阻或者是霍尔元件来获得电流信号。由于霍尔元件体积比较大，价格昂贵，因而考虑采用串联一个小电阻的方法。

   过流保护电路原理见图3，R₅为取样小电阻。当电源工作时，稳压器输出端输出正向直流电压，电机开始启动。由于直流电机启动瞬时电流i_out较大(约为额定电流的8～10倍)，i_out流过小电阻R₅，并经R₄对C₄充电。通过设定R₄、C₄的值，使充电时间Υ大于电机启动时间δ，V₂(9013)处于截止状态，电机启动到稳定状态后，电流恢复到工作电流。一旦电机发生短路或堵转，使电容C₄两端电压达到V₂的导通电压，则V₂导通，强制稳压器的输出电压降为基准电压1.25V。

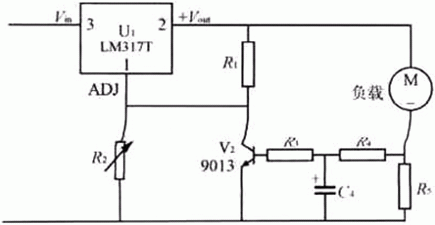

图3 保护电路原理图
